69# kompresja 90 ° Mosiężne łokieć męskie

Aplikacje: rynki:
■■ Linie powietrzne ■■ Przemysłowy
■■ Linie smarowania ■■ Opakowanie
■■ Linie chłodzące ■■ Pneumatyczny
■■ Przemysł ■■ Druk
■■ Maszyneria
■■ Sprężarki
■■ Transfer płynu

Funkcje produktu:
■■ Spełnia wymagania funkcjonalne SAE J-512
■■ UL wymienione dla łatwopalnych cieczy
■■ Dostępny mosiądz lub acetal
■■ Brak przygotowania rurki
■■ Sfałszowane i wytłaczone kształty

Część odniesienia nr:
69 -169 -S69 -69a

Skontaktuj się z nami

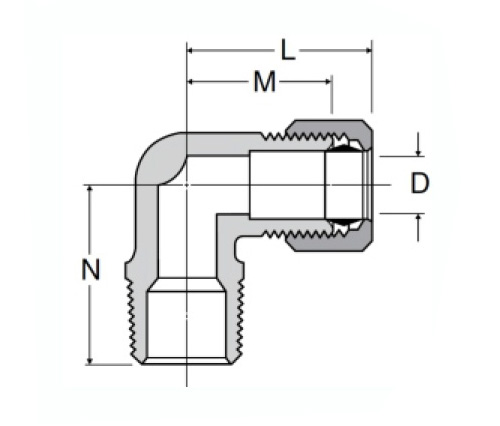

Specyfikacje

CZĘŚĆ#	Tube O.D*Male NPTF	N	M
69-2a	1/8*1/8	.68	.59
69-3a	3/16*1/8	.68	.62
69-3b	3/16*1/4	.85	.61
69-4a	1/4*1/8	.75	.62
69-4b	1/4*1/4	.91	.65
69-4c	1/4*3/8	.93	.72
69-4d	1/4*1/2	1.11	.82
69-5a	5/16*1/8	.71	.67
69-5b	5/16*1/4	.82	.66
69-5c	5/16*3/8	.93	.81
69-5d	5/16*1/2	1.12	.82
69-6a	3/8*1/8	.72	.72
69-6b	3/8*1/4	.88	.75
69-6c	3/8*3/8	.93	.81
69-6d	3/8*1/2	1.18	.87
69-8b	1/2*1/4	.97	.88
69-8C	1/2*3/8	1.06	.88
69-8d	1/2*1/2	1.13	.94
69-8e	1/2*3/4	1.25	1.16
69-10c	5/8*3/8	1.25	1.06
69-10d	5/8*1/2	1.31	1.06
69-12d	3/4*1/2	1.31	1.19
69-12e	3/4*3/4	1.38	1.19

*REF.SAE No.060202 Ba

Nasz mosiądz i acetal 90 ° męski łokieć jest zaprojektowany zgodnie z SAE J-512. Spełnia wymagania funkcjonalne tej specyfikacji, ze stawem kompresyjnym i uformowanym końcem. Mosiądz lub rękaw acetal jest osadzony w obrabianym kołnierzu, który zapewnia sztywność, ale pozwala na wstawienie rur (rur) bez przygotowania.

90 ° męskie montaż mosiężnego łokcia jest zaprojektowane do łączenia rurki bez potrzeby przygotowania rurki. To uniwersalne dopasowanie może być używane z innymi podobnymi wyposażeniem do tworzenia złożonych systemów rur, które są łatwe do montażu i utrzymania.
