42# SAE 45 ° Flare Connector Brass Flare Fitting

Funkcje produktu:
■■ Cała mosiężna konstrukcja
■■ Odpowiada wibracjom z użyciem długiego orzechu
■■ UL Listing
■■ Wymagania funkcjonalne SAE J512 i J513

Rynki: Zastosowania:
■■ Chłodzenie ■■ Linie czynników chłodniczych
■■ Ciężka ciężarówka ■■ Propan
■■ Przenośny ■■ Paliwa
■■ Przemysłowy ■■ Adaptery
■■ Ogrzewanie ■■ Gaz ziemny
■■ Klimatyzacja

Część odniesienia nr:
46 -U3 -10227-10248

Skontaktuj się z nami

Specyfikacje

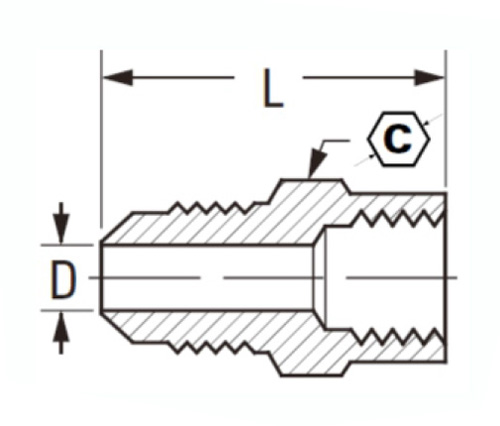

CZĘŚĆ#	Flare O.D × Wątek	C	D	L
46-3a	3/16 × 1/8	9/16	.126	.58
46-4a	1/4 × 1/8	9/16	.189	.69
46-4b	1/4 × 1/4	11/16	.189	.79
46L-4B	1/4 × 1/4	11/16	.189	.88
46-4c	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5a	5/16 × 1/8	5/8	.219	1.38
46-5b	5/16 × 1/4	11/16	.219	1.44
46-5c	5/16 × 3/8	13/16	.219	1.69
46-6a	3/8 × 1/8	5/8	.282	1.88
46-6b	3/8 × 1/4	11/16	.282	1.87
46L-6B	3/8 × 1/4	13/16	.282	1.31
46-6c	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46L-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8c	1/2 × 3/8	13/16	.408	1.62
46L-8C	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46L-8d	1/2 × 1/2	7/8	.408	1.62
46-8e	1/2 × 3/4	1-3/16	.408	1.75
46-10C	5/8 × 3/8	7/8	.500	1.79
46-10d	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12e	3/4 × 3/4	1-3/16	.625	2.08

„L” oznacza światło.

Te złączki są całkowicie wymienne z pełnym zestawem wzorów, ale zostały zmodyfikowane, jest niezgodny sposób.

Ta modyfikacja jest zwykle na długości gwintów rurowych, stosowana w hydraulice i lekkich zastosowaniach przemysłowych

*Dane wymiaru mogą się zmieniać bez powiadomienia

*Ref.sae nr 010103

Złącze Flare SAE 45 ° jest zaprojektowane do zastosowań w zakresie obowiązków lekkich do średnich wymagających wysokiej niezawodności. 46-U3 jest stosowany do maksymalnego ciśnienia 10 000 psi przy użyciu węża gumowego nitrylowego z neoprenową wkładką. To złącze ma ciężką orzech, która odpowiada wibracjom i przedłuża żywotność produktu. SAE Male Flare Minchitting używa pierścienia blokady bagnetowej, który nie wymaga specjalnych narzędzi do wymiany dopasowania w przypadku awarii lub konserwacji.
