Jak wybrać złącze rurowe z rękawy miedzianej

1. Złącze rur rurowych typu miedzianego
Funkcja typu miedzianego z połączeniem zaciskowym jest wykorzystywana głównie do połączenia urządzeń przyrządów i rurociągu pomiaru. Istnieje wiele rodzajów prostych stawów końcowych typu miedzi. Zewnętrzna średnica D0 rury to: φ6mm, φ8mm, φ10mm, φ12mm itp. Specyfikacje gwintu to: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2npt, ZG1/2 ″, ZG1/4 × 1 itd.

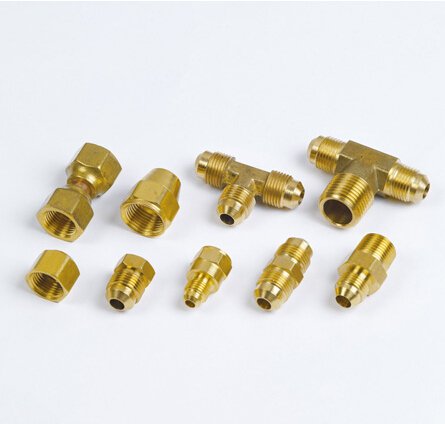

Struktura wyglądu typu rękawa karty miedzi przez złącze końcowe pokazano na rycinie 1. Materiał przetwarzania to H62 (powierzchnia chromowana). Ciśnienie nominalne wynosi 1,0 MPa, a temperatura robocza nie większa niż 150 ° C (temperatura robocza rurki nylonowej to normalna temperatura).

Zakres zastosowania: rura miedziana, rura z tworzywa sztucznego, rura nylonowa.

Szczególną uwagę należy zwrócić na: połączenie między zaworem źródłowym a sprzętem i rurociągiem nie powinno przyjąć dopasowania kompresji. Wynika to z faktu, że połączenie między zaworem źródłowym, sprzętem i rurociągiem jest kluczową częścią, a brak złącza typu Ferrule tutaj pomaga zapewnić jakość połączenia oraz ułatwić konserwację i naprawę. Zgodnie z doświadczeniem, w rzeczywistości, jakość przetwarzania tego złącza i wielkość rury muszą być bardzo surowe, w przeciwnym razie złącze zostanie wyciek z powodu nieodpowiedniego uszczelnienia.

2. proste środkowe staw typu miedzianego

Proste złącze pośrednie typu miedzianego jest używane do podłączenia źródła powietrza, rurociągu sygnałowego i źródła powietrza i rurociągu sygnału. Istnieje wiele rodzajów prostych połączeń typu miedzianego, a zewnętrzna średnica D0 rury wynosi: φ6 mm, φ8 mm, φ10 mm, φ12 mm itp. Ryc. 2 pokazuje strukturę wyglądu typu rękawa karty miedzianej przez połączenie środkowe. Materiał przetwarzania to H62 (powierzchnia chromowana). Ciśnienie nominalne wynosi 1,0 MPa, a temperatura robocza nie więcej niż 150 ℃ (temperatura robocza rurki nylonowej to normalna temperatura). Zakres zastosowania: rura miedziana, rura z tworzywa sztucznego, rura nylonowa.

Szczególną uwagę należy zwrócić na: połączenie między zaworem źródłowym a sprzętem i rurociągiem nie powinno przyjąć dopasowania kompresji. Wynika to z faktu, że połączenie między zaworem źródłowym, sprzętem i rurociągiem jest kluczową częścią, a brak złącza rur typu Ferrule jest korzystne, aby zapewnić jakość połączenia oraz ułatwić konserwację i naprawę. Zgodnie z doświadczeniem, w rzeczywistości, jakość przetwarzania tego złącza i wielkość rury muszą być bardzo surowe, w przeciwnym razie złącze będzie szczelnie uszczelnione i wycieku.
